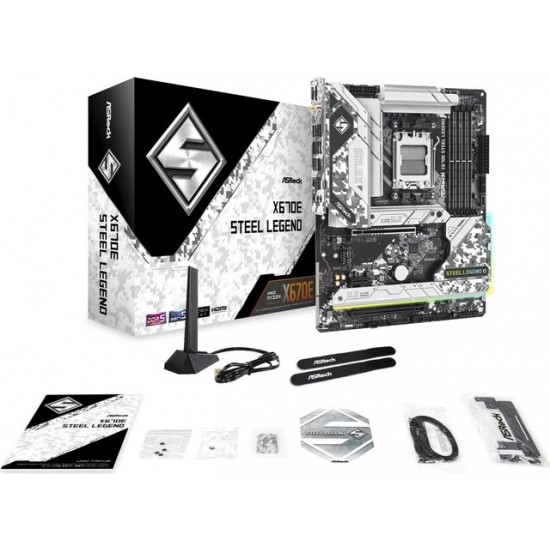

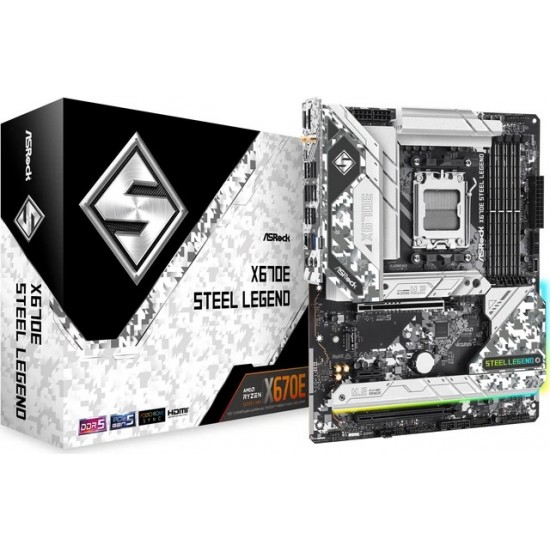

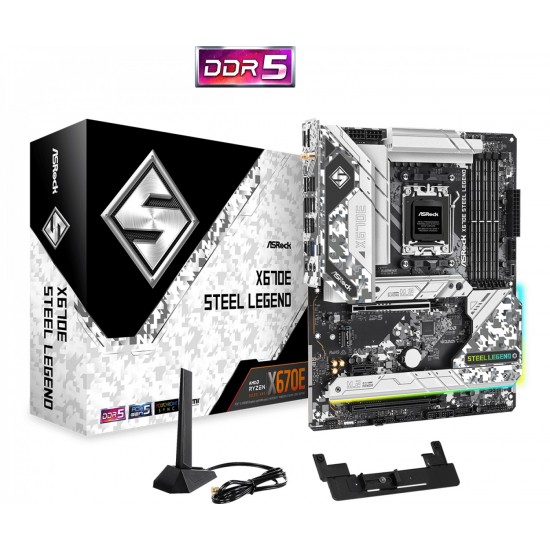

Placă de bază ATX ASRock X670E Steel Legend pentru AMD AM5 cu DDR5, PCIe 5.0 și Wi‑Fi 6E

Descriere pe scurt

ASRock X670E Steel Legend este o placă de bază ATX cu socket AMD AM5 și chipset AMD X670. Modelul acceptă procesoare AMD Ryzen™ din seriile 9000, 8000 și 7000. Placa dispune de patru sloturi DDR5 DIMM pentru memorie dual-channel cu o capacitate de până la 256 GB. Sunt acceptate module DDR5 ECC și non-ECC un-buffered, precum și profilurile AMD EXPO™ și Intel® XMP. Pentru placa video este prevăzut un slot PCIe 5.0 x16, completat de sloturi PCIe 3.0 x16 și PCIe 3.0 x1. Sistemul de stocare include un slot PCIe Gen5x4 M.2, trei sloturi PCIe Gen4x4 M.2 și patru conectori SATA3. Conectivitatea wireless integrată utilizează Wi‑Fi 6E cu bandă extinsă de 6 GHz și Bluetooth 5.2. Conectivitatea de rețea include 2.5 Gigabit LAN și un port Gigabit LAN. Pentru procesarea audio este utilizat codec-ul Realtek ALC1220 7.1-channel HD Audio cu Nahimic Audio. Modelul oferă ieșiri HDMI 2.1 și DisplayPort 1.4, porturi USB 3.2 Gen2x2 Type-C și buton BIOS Flashback.

Specificații tehnice

• Factor de formă: ATX
• Socket: AMD Socket AM5
• Chipset: AMD X670
• Procesoare acceptate: AMD Ryzen™ 9000, 8000 și 7000 Series
• Memorie: 4 x DDR5 DIMM, mod dual-channel
• Capacitate maximă a memoriei: 256 GB
• Frecvență acceptată a memoriei: până la DDR5 7600+ (OC)
• Profiluri de memorie: AMD EXPO™ și Intel® XMP
• Slot grafic principal: 1 x PCIe 5.0 x16
• Sloturi suplimentare: 1 x PCIe 3.0 x16 în mod x4 și 1 x PCIe 3.0 x1
• Sloturi M.2: 1 x PCIe Gen5x4 și 3 x PCIe Gen4x4
• SATA: 4 x SATA3 6.0 Gb/s
• RAID: RAID 0, RAID 1 și RAID 10 pentru dispozitive SATA și dispozitive M.2 NVMe
• Rețea wireless: 802.11a/b/g/n/ac/ax/axe Wi‑Fi 6E, configurație dual-band 2x2 cu suport pentru 6 GHz
• Bluetooth: Bluetooth 5.2, High Speed Class II
• Rețea cablată: 1 x 2.5 Gigabit LAN și 1 x Gigabit LAN
• Audio: Realtek ALC1220 7.1-channel HD Audio cu Nahimic Audio
• Ieșiri video: 1 x HDMI 2.1 și 1 x DisplayPort 1.4
• USB: porturi USB 3.2 Gen2x2 Type-C, USB 3.2 Gen2 Type-A, USB 3.2 Gen1 și USB 2.0
• BIOS: 256 Mb AMI UEFI cu interfață grafică
• Alimentare: design cu 16+2+1 faze și Smart Power Stage
• PCB: placă PCB cu 8 straturi și pierderi reduse
• Sisteme de operare acceptate: Microsoft Windows® 10 64-bit și Windows® 11 64-bit

Dimensiuni și greutate

• Dimensiuni: 30,5 x 24,4 cm

Certificări și standarde

• CE: Declarație UE de conformitate pentru modelul X670E Steel Legend.
• RED: Conformitate cu Radio Equipment Directive 2014/53/EU pentru funcțiile wireless.
• RoHS: Conformitate cu RoHS Directive 2011/65/EU și Delegated Directive 2015/863/EU.
• Standarde europene: EN 301 489-1, EN 301 489-17, EN 55032, EN 55035, EN IEC 61000-3-2, EN 61000-3-3, EN 300 328, EN 300 440, EN 301 893 și EN IEC 63000:2018.
• FCC: FCC Part 15, Subpart B pentru emițătoare neintenționate.
• UKCA: Declarație de conformitate cu reglementările britanice aplicabile Radio Equipment Regulations 2017 și cu restricțiile privind substanțele periculoase din echipamentele electrice și electronice.
• ErP/EuP: Pregătit pentru ErP/EuP la utilizarea unei surse de alimentare compatibile.

Informații despre producător

• Producător: ASRock Incorporation
• Marcă: ASRock
• Originea mărcii: Taiwan
• Anul înființării: 2002
• Activitate principală: Dezvoltarea și producția de plăci de bază și produse pentru computere, inclusiv plăci video, mini PC-uri, surse de alimentare, monitoare pentru gaming și produse pentru servere și stații de lucru.
• Reprezentanță europeană: ASRock Europe B.V., Țările de Jos.
• Ecосistem de produse: ASRock A-Tuning, ASRock Dragon 2.5G LAN Software, ASRock Polychrome SYNC, ASRock Auto Driver Installer, ASRock Instant Flash și BIOS Flashback.

Pentru ce este potrivit produsul

• Pentru construirea unui computer desktop cu procesor AMD AM5.
• Pentru configurații cu memorie DDR5 și suport pentru profilurile AMD EXPO™ sau Intel® XMP.
• Pentru sisteme cu placă video PCIe 5.0 și SSD NVMe PCIe Gen5.
• Pentru computere cu conectivitate wireless Wi‑Fi 6E și Bluetooth 5.2.
• Pentru configurații cu rețea cablată de mare viteză 2.5 Gigabit.
• Pentru sisteme cu mai multe dispozitive M.2 NVMe și configurații RAID.
• Pentru computere cu componente RGB prin conectori RGB și RGB adresabili.

Avantaje principale

• Platformă AM5 modernă: Acceptă AMD Ryzen™ 9000, 8000 și 7000 Series.
• Memorie de mare viteză: Patru sloturi DDR5 cu suport de până la 7600+ (OC) și o capacitate de până la 256 GB.
• Conectivitate PCIe 5.0: Slot PCIe 5.0 x16 pentru placa video și slot PCIe Gen5x4 M.2 pentru SSD NVMe.
• Stocare flexibilă: Patru sloturi M.2 și patru conectori SATA3.
• Rețea rapidă: Combinație de 2.5 Gigabit LAN, Gigabit LAN și Wi‑Fi 6E.
• Opțiuni extinse de conectivitate: USB 3.2 Gen2x2 Type-C, HDMI 2.1, DisplayPort 1.4 și Bluetooth 5.2.
• Gestionare și mentenanță: BIOS Flashback, Auto Driver Installer și ASRock Instant Flash.

Materiale și construcție

• PCB: Placă de circuit imprimat cu 8 straturi, realizată din materiale cu pierderi reduse, de nivel server.
• Circuit de alimentare: Design cu 16+2+1 faze, Smart Power Stage și radiator mărit.
• Răcire M.2: Radiator multistrat pentru dispozitivele M.2 și șurub cu design anti-cădere.
• Sloturi DIMM: Sloturi DDR5 ranforsate cu circuit de protecție integrat.
• Conectori: Scut I/O integrat, conectori RGB și RGB adresabili.

Mod de utilizare

1. Montați placa de bază într-o carcasă ATX compatibilă și conectați conectorul ATX cu 24 de pini și cei doi conectori de 12V cu 8 pini.
2. Instalați un procesor AMD Socket AM5 compatibil și memoria DDR5 în sloturile dedicate.
3. Montați placa video în slotul PCIe 5.0 x16 sau o altă placă PCIe compatibilă într-un slot disponibil.
4. Conectați dispozitivele SSD M.2 NVMe sau dispozitivele SATA la conectorii corespunzători.
5. Dacă este necesar, utilizați BIOS Flashback sau ASRock Instant Flash pentru actualizarea UEFI.
6. După conectarea la internet, utilizați ASRock Auto Driver Installer pentru instalarea driverelor și software-ului necesar.

Întrebări frecvente

Ce procesor este compatibil cu ASRock X670E Steel Legend?

Placa de bază acceptă procesoare AMD Ryzen™ din seriile 9000, 8000 și 7000 pentru socket AM5.

Ce tip de memorie RAM utilizează modelul?

Utilizează memorie DDR5 în patru sloturi DIMM și acceptă modul dual-channel, precum și module ECC și non-ECC un-buffered.

Placa de bază acceptă PCIe 5.0?

Da. Modelul dispune de un slot PCIe 5.0 x16 și un slot PCIe Gen5x4 M.2.

Are Wi‑Fi integrat?

Da. Este integrat un modul 802.11ax Wi‑Fi 6E cu bandă extinsă de 6 GHz și Bluetooth 5.2.

Ce porturi de rețea oferă?

Sunt disponibile un port 2.5 Gigabit LAN și un port Gigabit LAN.

Câte dispozitive M.2 pot fi instalate?

Modelul are un slot PCIe Gen5x4 M.2 și trei sloturi PCIe Gen4x4 M.2.

Acceptă RAID?

Da. Sunt acceptate RAID 0, RAID 1 și RAID 10 pentru dispozitive SATA și dispozitive M.2 NVMe.

Informații suplimentare

• Wi‑Fi 6E: Utilizarea benzii de 6 GHz depinde de reglementările din țara sau regiunea respectivă, de Windows® 11 și de disponibilitatea unui router compatibil de 6 GHz.
• Ieșiri grafice: Suportul pentru grafica AMD RDNA™ integrată depinde de procesorul utilizat.
• Actualizări: ASRock a indicat că modelul a ajuns la sfârșitul ciclului de viață în septembrie 2024, iar suportul tehnic și de securitate continuă timp de până la șase ani după această dată, în funcție de disponibilitatea suportului din partea furnizorului.
