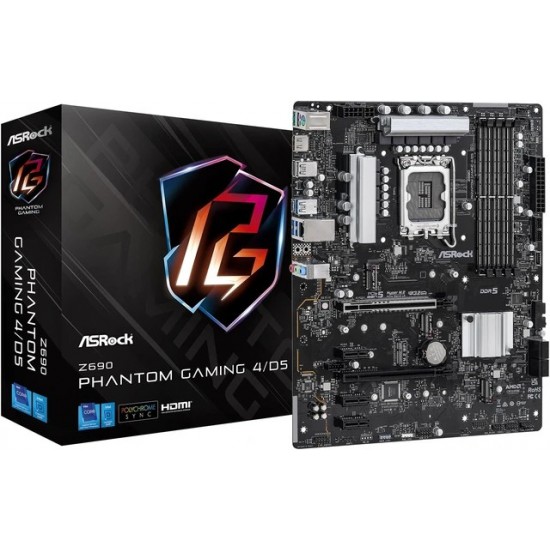

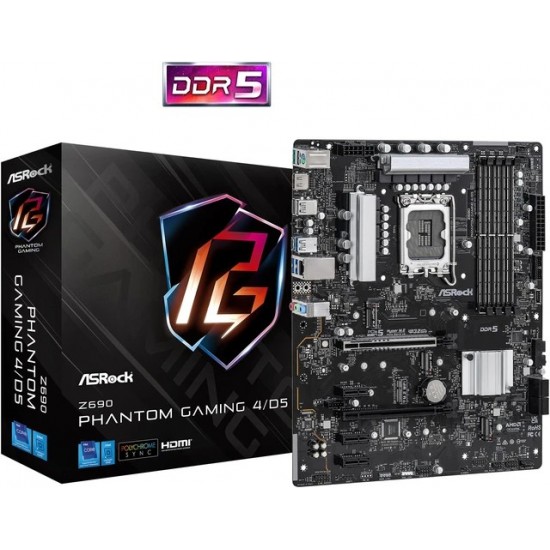

Placă de bază ASRock Z690 PHANTOM GAMING 4/D5 Intel Z690, LGA1700, DDR5, ATX

Descriere succintă

ASRock Z690 PHANTOM GAMING 4/D5 este o placă de bază ATX cu chipset Intel Z690 și socket pentru procesor LGA1700. Modelul acceptă procesoare Intel Core din generațiile a 12-a, a 13-a și a 14-a. Placa dispune de patru sloturi DDR5 DIMM pentru memorie dual-channel. Acceptă până la 192 GB de memorie de sistem și frecvențe de până la DDR5-5800+ prin overclocking. Pentru plăci grafice este disponibil un slot PCIe 5.0 x16. Slotul suplimentar PCIe 4.0 x16 funcționează în modul x4, iar placa include și trei sloturi PCIe 3.0 x1. Pentru stocare sunt prevăzute trei sloturi M.2 și patru conectori SATA3. Opțiunile de rețea integrate includ Intel Gigabit LAN cu controler Intel I219V. Sistemul audio utilizează codecul Realtek ALC897 7.1-channel HD Audio și Nahimic Audio. Placa oferă ieșire HDMI 2.1 TMDS, conector USB 3.2 Gen2x2 pentru panoul frontal și BIOS Flashback.

Modelul include un slot M.2 Key E pentru un modul Wi-Fi/Bluetooth suplimentar, însă modulul nu este inclus. Sunt acceptate configurații RAID pentru dispozitive SATA și M.2 NVMe. Pentru personalizare sunt disponibile conectori RGB și RGB adresabili cu ASRock Polychrome SYNC. Placa de bază are un design de alimentare Dr.MOS cu 9 faze. Sunt acceptate Intel XMP 3.0, AMD CrossFire și Intel Optane Memory H Series. Pachetul include I/O Shield, două cabluri SATA și patru șuruburi pentru sloturile M.2.

Specificații tehnice

• Format: ATX
• Dimensiunile plăcii: 30,5 x 24,4 cm
• Chipset: Intel Z690
• Socket pentru procesor: LGA1700
• Procesoare acceptate: Intel Core din generațiile a 12-a, a 13-a și a 14-a
• Design de alimentare: Dr.MOS cu 9 faze
• Memorie: 4 x DDR5 DIMM, mod dual-channel, non-ECC, un-buffered
• Capacitatea maximă a memoriei: 192 GB
• Frecvența acceptată a memoriei: până la DDR5-5800+ (OC)
• Profiluri de memorie: Intel XMP 3.0
• Slot grafic principal: 1 x PCIe 5.0 x16
• Sloturi suplimentare: 1 x PCIe 4.0 x16 în modul x4 și 3 x PCIe 3.0 x1
• Modul wireless: 1 x M.2 Key E pentru modul Wi-Fi/Bluetooth tip 2230; modulul nu este inclus
• M.2 pentru stocare: 2 x PCIe Gen4x4 și 1 x PCIe Gen4x4/SATA3
• SATA: 4 x SATA3 6,0 Gb/s
• Compatibilitate RAID: RAID 0, RAID 1, RAID 5 și RAID 10 pentru SATA; RAID 0, RAID 1 și RAID 5 pentru M.2 NVMe
• Ieșire video: HDMI 2.1 TMDS până la 4096 x 2160 la 60 Hz
• Audio: 7.1-channel HD Audio, Realtek ALC897, Nahimic Audio
• Rețea: Intel Gigabit LAN 10/100/1000 Mb/s cu Intel I219V
• USB: USB 3.2 Gen2x2 Type-C frontal, USB 3.2 Gen2 Type-A și Type-C posterior, USB 3.2 Gen1 și USB 2.0
• BIOS: 128 Mb AMI UEFI cu interfață grafică multilingvă
• Sisteme de operare: Microsoft Windows 10 64-bit și Windows 11 64-bit
• Tehnologii suplimentare: BIOS Flashback, Intel Optane Memory H Series, Intel VMD, AMD CrossFire, ASRock Polychrome SYNC

Dimensiuni și greutate

• Dimensiuni: 30,5 x 24,4 cm

Certificări și standarde

• CE: Modelul are certificare CE.
• FCC: Modelul are certificare FCC.
• ErP/EuP: Placa este indicată ca pregătită pentru ErP/EuP atunci când este utilizată cu o sursă de alimentare compatibilă.
• ACPI: Acceptă evenimente de trezire ACPI 6.0.
• SMBIOS: Acceptă SMBIOS 2.7.

Informații despre producător

• Producător: ASRock Incorporation
• Marcă: ASRock
• Originea mărcii: Taiwan
• Activitate principală: Dezvoltarea și comercializarea plăcilor de bază, sistemelor de calcul, plăcilor grafice și altor produse pentru computere.
• Ecосistem de produse: ASRock Live Update & APP Shop, ASRock Polychrome SYNC și utilitare pentru Phantom Gaming.

Pentru ce este potrivit produsul

• Pentru construirea unui sistem desktop cu procesor Intel Core din generația a 12-a, a 13-a sau a 14-a și memorie DDR5.
• Pentru configurații cu placă grafică PCIe 5.0.
• Pentru sisteme cu mai multe dispozitive M.2 SSD și unități SATA.
• Pentru configurații cu matrici RAID pentru dispozitive SATA sau M.2 NVMe.
• Pentru conectarea la o rețea Gigabit prin cablu, utilizând Intel I219V.
• Pentru utilizarea unui modul Wi-Fi/Bluetooth suplimentar prin slotul M.2 Key E.
• Pentru sisteme cu iluminare RGB personalizată prin ASRock Polychrome SYNC.

Avantaje principale

• Compatibilitate cu procesoare LGA1700 actuale: Acceptă Intel Core din generațiile a 12-a, a 13-a și a 14-a.
• Platformă DDR5: Patru sloturi DIMM, mod dual-channel și suport pentru Intel XMP 3.0.
• PCIe 5.0: Oferă un slot PCIe 5.0 x16 pentru plăci de extensie compatibile.
• Stocare flexibilă: Trei sloturi M.2 și patru conectori SATA3.
• BIOS Flashback: Permite actualizarea BIOS-ului cu o unitate USB și alimentare, fără procesor, memorie sau alte componente instalate.
• Interfață USB frontală de mare viteză: Este disponibil un conector USB 3.2 Gen2x2 Type-C cu o lățime de bandă de până la 20 Gb/s.

Materiale și construcție

• Placă de circuit imprimat: Sapphire Black PCB.
• Construcție: Placă de circuit imprimat realizată din țesătură de sticlă de mare densitate.
• Componente de alimentare: 50A Dr.MOS și Premium Power Choke.
• Condensatori: Design cu Solid Capacitor.
• Slot PCIe: ASRock Steel Slot.

Mod de utilizare

• Montare: Montați placa într-o carcasă pentru computer compatibilă cu ATX și conectați conectorii de alimentare necesari, procesorul, memoria DDR5, dispozitivele de stocare și celelalte componente.
• BIOS Flashback: Pentru actualizarea BIOS-ului, utilizați o unitate USB și alimentarea; conform producătorului, nu sunt necesare procesorul, memoria RAM sau alte componente.
• Conectivitate wireless: Pentru Wi-Fi sau Bluetooth, instalați un modul M.2 Key E compatibil, tip 2230, deoarece modulul nu este inclus.

Întrebări frecvente

Ce tip de memorie utilizează ASRock Z690 PHANTOM GAMING 4/D5?

Modelul utilizează memorie DDR5 în patru sloturi DIMM și acceptă modul dual-channel.

Care este capacitatea maximă a memoriei de sistem?

Capacitatea maximă indicată este de 192 GB.

Are Wi-Fi integrat?

Placa nu include un modul Wi-Fi. Dispune de un slot M.2 Key E pentru un modul Wi-Fi/Bluetooth suplimentar, tip 2230.

Câte dispozitive M.2 pot fi instalate?

Sunt disponibile trei sloturi M.2: două pentru PCIe Gen4x4 și unul pentru PCIe Gen4x4 sau SATA3.

Este acceptat BIOS Flashback?

Da. BIOS Flashback permite actualizarea BIOS-ului cu o unitate USB și alimentare, fără procesor, memorie RAM sau alte componente instalate.

Ce controler de rețea este integrat?

Este utilizat un controler Intel I219V Gigabit LAN cu suport pentru viteze de 10/100/1000 Mb/s.

Informații suplimentare

• Starea modelului: Producătorul indică faptul că modelul a ajuns la sfârșitul ciclului de viață și a fost retras în august 2022; suportul tehnic și cel legat de securitate continuă până la șase ani după sfârșitul ciclului de viață, atunci când furnizorii oferă suport.

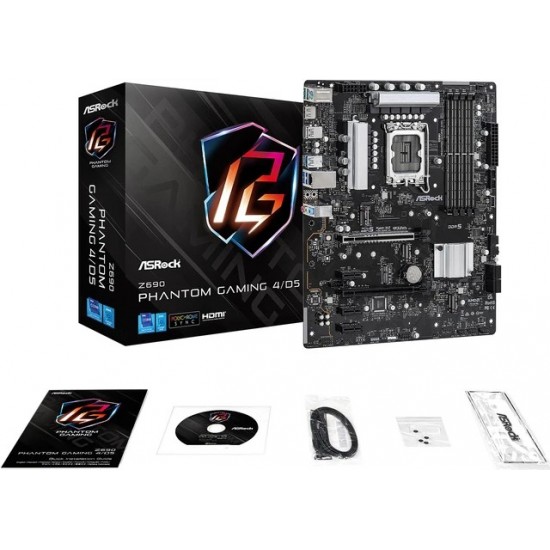

• Pachet: I/O Shield, 2 x SATA Data Cables și 4 x șuruburi pentru sloturile M.2.
