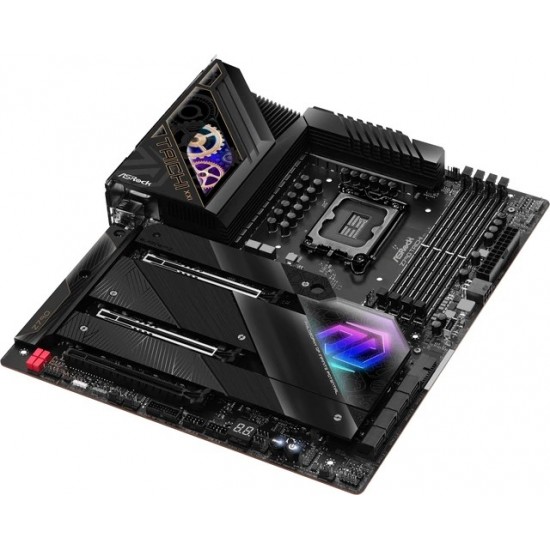

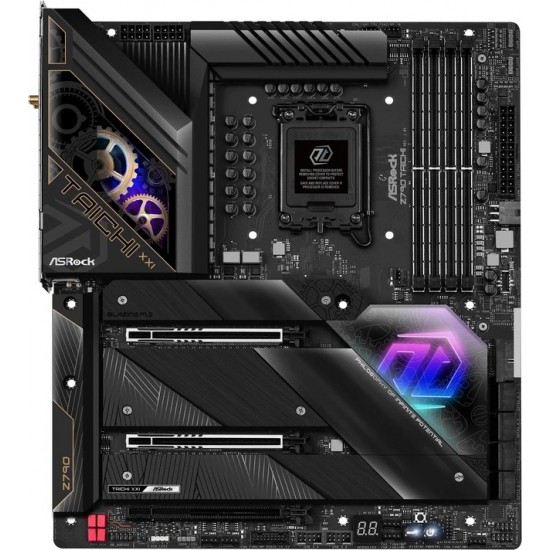

ASRock Z790 TAICHI – placă de bază EATX cu Intel Z790, DDR5, PCIe 5.0, Wi‑Fi 6E și Thunderbolt 4

Descriere scurtă

ASRock Z790 TAICHI este o placă de bază EATX cu chipset Intel Z790 și socket LGA1700. Modelul este compatibil cu procesoare Intel Core din generațiile a 14-a, a 13-a și a 12-a. Placa dispune de patru sloturi DDR5 DIMM pentru memorie dual-channel și acceptă frecvențe de până la 7200+ MHz prin overclocking. Capacitatea maximă a memoriei sistemului este de 256 GB. Pentru plăci de extensie sunt disponibile două sloturi PCIe 5.0 x16 și un slot PCIe 4.0 x16. Sistemul de stocare include un slot PCIe Gen5x4 M.2, patru sloturi PCIe Gen4x4 M.2 și opt conectori SATA3. Conectivitatea wireless integrată include Wi‑Fi 6E și Bluetooth 5.3. Configurația de rețea combină Killer 2.5 Gigabit LAN și Intel Gigabit LAN. Conectivitatea include două porturi USB4 Thunderbolt 4 Type-C, un port USB 3.2 Gen2x2 Type-C pentru panoul frontal și mai multe porturi USB Type-A. Sistemul audio utilizează Realtek ALC4082, ESS SABRE9218 DAC și Nahimic Audio.

Modelul oferă un design de alimentare cu 24+1+2 faze și Smart Power Stage pentru VCore și GT, precum și compatibilitate cu Intel XMP 3.0. Ieșirile video includ HDMI 2.1 și două porturi Thunderbolt 4, iar compatibilitatea depinde de utilizarea unui procesor cu grafică integrată.

Specificații tehnice

• Format: EATX
• Dimensiunea plăcii: 30,5 × 26,7 cm
• Socket: LGA1700
• Chipset: Intel Z790
• Procesoare compatibile: Intel Core din generațiile a 14-a, a 13-a și a 12-a
• Memorie: 4 × DDR5 DIMM, mod dual-channel, non-ECC, un-buffered
• Memorie maximă: 256 GB
• Frecvența maximă a memoriei: până la 7200+ MHz prin overclocking
• Profiluri de memorie: Intel XMP 3.0
• Sloturi de extensie: 2 × PCIe 5.0 x16 și 1 × PCIe 4.0 x16 cu suport pentru modul x4
• Sloturi M.2: 1 × PCIe Gen5x4 pentru dispozitive 2280 și 4 × PCIe Gen4x4 pentru dispozitive 2260/2280
• SATA: 8 × SATA3 6,0 Gb/s
• LAN: Killer E3100G 2.5 Gigabit și Intel I219V Gigabit
• Rețea wireless: 802.11ax Wi‑Fi 6E, dual-band 2×2 160 MHz cu suport extins pentru 6 GHz
• Bluetooth: Bluetooth 5.3
• USB: 2 × USB4 Thunderbolt 4 Type-C în partea din spate, 1 × USB 3.2 Gen2x2 Type-C pentru panoul frontal, 2 × USB 3.2 Gen2 Type-A, 10 × USB 3.2 Gen1 și 6 × USB 2.0
• Ieșiri video: 1 × HDMI 2.1 și 2 × Thunderbolt 4 cu suport HDCP 2.3
• Audio: HD Audio pe 5.1 canale, Realtek ALC4082, ESS SABRE9218 DAC și Nahimic Audio
• BIOS: 256 Mb AMI UEFI cu interfață grafică
• Sisteme de operare: Microsoft Windows 10 64-bit și Windows 11 64-bit
• Design de alimentare: 24+1+2 faze cu Smart Power Stage pentru VCore și GT
• RAID: RAID 0, 1, 5 și 10 pentru dispozitive SATA; RAID 0, 1 și 5 pentru dispozitive M.2 NVMe

Dimensiuni și greutate

• Dimensiuni: 30,5 × 26,7 cm
• Greutate: 2,68 kg

Certificări și standarde

• CE: Conformitate declarată cu cerințele aplicabile ale UE pentru modelul Z790 Taichi.
• RoHS: Conformitate cu RoHS Directive 2011/65/EU și amendamentul 2015/863/EU.
• RED: Conformitate declarată cu Radio Equipment Directive 2014/53/EU pentru modulul wireless.
• FCC: Conformitate cu FCC Part 15, Subpart B pentru emițătoare neintenționate.
• UKCA: Conformitate documentată cu cerințele britanice aplicabile pentru echipamente radio și restricționarea substanțelor periculoase.
• Standarde europene: Sunt documentate EN 301 489-1, EN 301 489-17, EN 55032, EN 55035, EN IEC 61000-3-2, EN 61000-3-3, EN 300 328, EN 300 440, EN 301 893 și EN IEC 63000:2018.
• Eficiență energetică: ErP/EuP ready.
• CEC: CEC Tier II ready.

Informații despre producător

• Producător: ASRock Incorporation.
• Marcă comercială: ASRock.
• Originea mărcii: Taiwan; sediul companiei se află în Taipei.
• Activitate principală: Dezvoltarea și producția de plăci de bază și alte componente pentru computere, inclusiv plăci grafice, monitoare, surse de alimentare, mini PC-uri și soluții pentru servere.
• Ecosistem de produse: ASRock A-Tuning, ASRock Polychrome SYNC, ASRock Auto Driver Installer, ASRock Instant Flash și ASRock Easy RAID Installer.
• Ecosistem de rețea: Killer Control Center și Killer DoubleShot Pro.

Pentru ce este potrivit produsul

• Pentru construirea unui sistem desktop cu procesor Intel Core din generația a 14-a, a 13-a sau a 12-a și socket LGA1700.
• Pentru configurații cu memorie DDR5 în mod dual-channel și capacitate de până la 256 GB.
• Pentru sisteme cu plăci grafice PCIe 5.0 și SSD NVMe PCIe Gen5.
• Pentru configurații cu mai multe dispozitive de stocare M.2 și SATA.
• Pentru conectarea perifericelor de mare viteză și a ecranelor prin USB4 Thunderbolt 4.
• Pentru conectivitate de rețea prin cablu folosind 2.5 Gigabit LAN sau Gigabit LAN.
• Pentru conectivitate wireless prin Wi‑Fi 6E și Bluetooth 5.3, atunci când sunt utilizate un router compatibil și un sistem de operare acceptat.

Avantaje principale

• Platformă extinsă: Suport pentru format EATX, Intel Z790 și procesoare Intel Core din trei generații.
• Memorie de mare viteză: Patru sloturi DDR5 cu suport pentru Intel XMP 3.0 și frecvențe de până la 7200+ MHz prin overclocking.
• PCIe 5.0: Două sloturi PCIe 5.0 x16 și un slot PCIe Gen5 M.2.
• Stocare flexibilă: Cinci sloturi M.2 și opt conectori SATA3.
• Conectivitate rapidă: Porturi USB4 Thunderbolt 4 Type-C cu lățime de bandă de până la 40 Gb/s.
• Flexibilitate de rețea: Combinație de Killer 2.5 Gigabit LAN, Intel Gigabit LAN și Wi‑Fi 6E.
• Capabilități audio: Realtek ALC4082, ESS SABRE9218 DAC, condensatoare audio WIMA și Nahimic Audio.
• Alimentarea procesorului: Design cu 24+1+2 faze, Smart Power Stage și 105A SPS pentru VCore și GT.

Materiale și construcție

• Placă de circuit imprimat: Construcție PCB cu 8 straturi.
• Răcire: Radiator VRM compozit cu ventilatoare active, radiatoare din aluminiu și conductă termică.
• Condensatoare: Condensatoare Nichicon 12K Black cu electrolit polimeric conductor, produse în Japonia.
• Montare: I/O shield flexibil integrat și radiator M.2 cu design care previne căderea șurubului.

Mod de utilizare

1. Instalați un procesor LGA1700 compatibil în socketul procesorului.
2. Introduceți modulele DDR5 în sloturile DIMM corespunzătoare.
3. Montați SSD-ul M.2, dispozitivele SATA și plăcile de extensie conform schemei din manual.
4. Conectați conectorul ATX cu 24 de pini, cele două conectoare 12V cu 8 pini și celelalte conectoare de alimentare necesare.
5. Conectați antena Wi‑Fi, perifericele și ecranul la porturile corespunzătoare.
6. Porniți sistemul și utilizați ASRock UEFI, Instant Flash sau Auto Driver Installer pentru configurare și instalarea driverelor necesare.

Întrebări frecvente

• Ce socket pentru procesor utilizează placa?
  ASRock Z790 TAICHI utilizează socketul LGA1700.
• Ce tip de memorie este acceptat?
  Placa acceptă memorie DDR5 non-ECC, un-buffered în patru sloturi DIMM și mod dual-channel.
• Câte dispozitive M.2 pot fi instalate?
  Sunt disponibile cinci sloturi M.2: unul PCIe Gen5x4 și patru PCIe Gen4x4.
• Dispune de rețea wireless integrată?
  Da. Modelul dispune de modul Wi‑Fi 6E și Bluetooth 5.3.
• Acceptă Thunderbolt 4?
  Da. Sunt disponibile două porturi USB4 Thunderbolt 4 Type-C în partea din spate, cu lățime de bandă de până la 40 Gb/s.
• Ce porturi de rețea sunt disponibile?
  Există un port Killer 2.5 Gigabit LAN și un port Intel Gigabit LAN.
• Placa acceptă Windows 11?
  Da. Sunt menționate oficial Microsoft Windows 10 64-bit și Windows 11 64-bit.
• Există grafică integrată?
  Ieșirile video pot fi utilizate cu procesoare care dispun de grafică integrată.

Informații suplimentare

• Starea modelului: ASRock precizează că Z790 Taichi a ajuns la statutul EOL și a fost scos din producție în aprilie 2024.
• Limitare pentru Wi‑Fi 6E: Disponibilitatea benzii de 6 GHz depinde de reglementările din țara respectivă, de Windows 11 și de existența unui router compatibil de 6 GHz.
• Limitare pentru grafica prin Thunderbolt: Transmiterea imaginii prin Thunderbolt utilizează grafica integrată a procesorului.

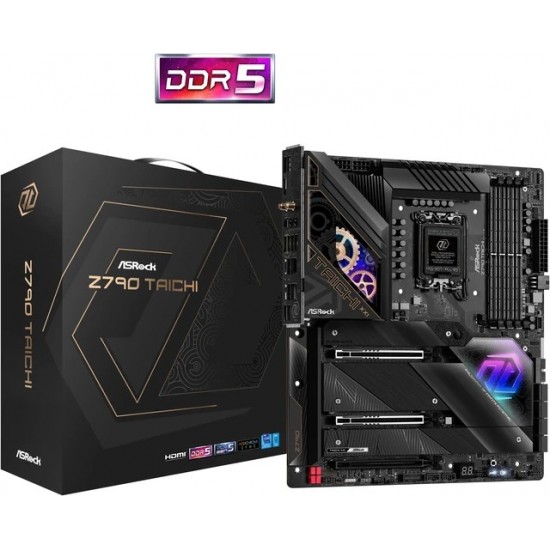

• Conținutul pachetului: Manual de utilizare, patru cabluri SATA, suport USB wireless, antenă ASRock WiFi 2.4/5/6 GHz și patru șuruburi pentru sloturile M.2.
