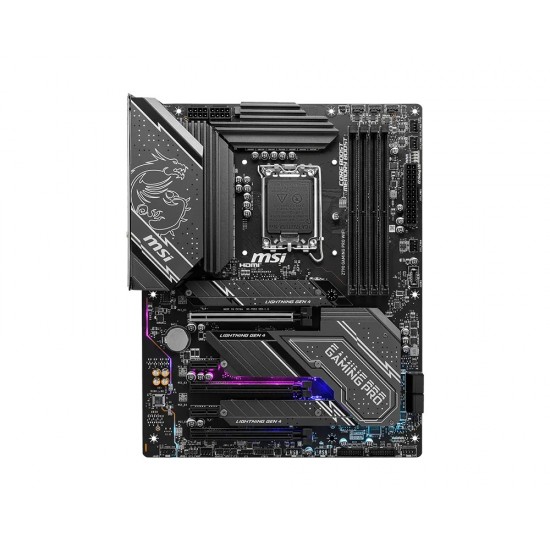

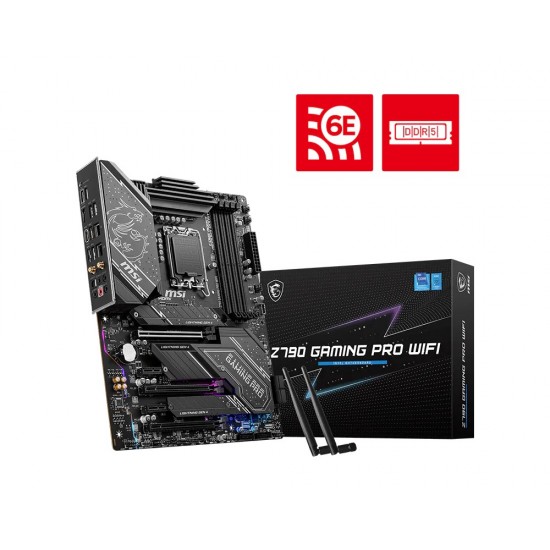

Placă de bază MSI Z790 GAMING PRO WIFI ATX cu Intel Z790, LGA 1700, DDR5 și Wi‑Fi 6E

Descriere pe scurt

MSI Z790 GAMING PRO WIFI este o placă de bază ATX cu chipset Intel Z790 și socket pentru procesor LGA 1700. Modelul este compatibil cu procesoarele Intel Core din generațiile a 14-a, a 13-a și a 12-a, precum și cu procesoarele Intel Pentium Gold și Celeron. Placa utilizează memorie DDR5 și acceptă frecvențe de până la 7200+(OC) MHz. Sunt disponibile patru sloturi DDR5, cu o capacitate maximă de până la 256 GB. Pentru extindere sunt prevăzute trei sloturi PCIe x16 și două sloturi PCIe x1. Sistemul de stocare include trei sloturi M.2 cu PCIe 4.0 x4 și patru porturi SATA 6G. Conectivitatea de rețea combină 2.5G LAN, 1G LAN, Wi‑Fi 6E și Bluetooth 5.3. Panoul din spate oferă un port USB Type‑C cu o lățime de bandă de până la 20 Gbps. Placa dispune de o ieșire HDMI 1.4 cu suport de până la 4K la 30 Hz atunci când este utilizat un procesor cu grafică integrată. Sistemul audio utilizează codecul Realtek ALC897 și acceptă sunet pe 7.1 canale.

MSI Z790 GAMING PRO WIFI include funcții pentru gestionarea BIOS-ului, răcirii, iluminării RGB și dispozitivelor compatibile prin soluțiile MSI.

Specificații tehnice

• Tip: placă de bază ATX
• Chipset: Intel Z790
• Socket pentru procesor: LGA 1700
• Procesoare compatibile: Intel Core din generațiile a 14-a, a 13-a și a 12-a, Intel Pentium Gold și Intel Celeron
• Memorie: 4 x sloturi DDR5, până la 256 GB
• Frecvența memoriei: până la 7200+(OC) MHz; suport pentru Intel XMP 3.0
• Sloturi de extindere: 3 x PCIe x16 și 2 x PCIe x1
• Configurație PCIe: PCIe 4.0 x16 de la procesor, PCIe 4.0 x4 de la chipset și PCIe 3.0 x1 de la chipset
• Sloturi M.2: 3 x M.2 cu suport pentru PCIe 4.0 x4; al treilea slot acceptă și modul SATA
• SATA: 4 x SATA 6G
• RAID: RAID 0, 1, 5 și 10 pentru dispozitive SATA; RAID 0, 1 și 5 pentru dispozitive M.2 NVMe
• USB: USB 2.0, USB 5Gbps, USB 10Gbps și USB 20Gbps Type‑C
• Rețea: Realtek RTL8125BG 2.5Gbps LAN și Realtek RTL8111H 1Gbps LAN
• Conectivitate wireless: Intel Wi‑Fi 6E cu frecvențe de 2.4 GHz, 5 GHz și 6 GHz, până la 2.4 Gbps; Bluetooth 5.3
• Audio: Realtek ALC897, sunet HD pe 7.1 canale și ieșire S/PDIF
• Ieșire video: HDMI 1.4 cu HDR și până la 4K la 30 Hz cu un procesor cu grafică integrată
• Conectori interni: conectori pentru ventilatorul CPU, pompă și până la cinci ventilatoare de sistem, TPM 2.0, iluminare RGB și RGB adresabilă
• Diagnosticare: 4 x EZ Debug LED
• Sisteme de operare compatibile: Windows 11 64-bit și Windows 10 64-bit

Dimensiuni și greutate

• Dimensiunile plăcii: 243,84 x 304,8 mm

Informații despre producător

• Producător: Micro-Star International Co., Ltd.
• Marcă: MSI
• Originea mărcii: Taiwan
• Activitate principală: dezvoltarea și producția de plăci de bază, plăci grafice, computere, periferice și alte soluții hardware de înaltă performanță
• Ecosistem: MSI Click BIOS 5, M‑FLASH, MSI Mystic Light, MSI Memory Boost și MSI EZ M.2 Clip

Pentru ce este potrivit produsul

• Pentru construirea unui computer desktop cu procesor Intel pentru socket LGA 1700.
• Pentru configurații de gaming cu memorie DDR5, plăci de extensie PCIe și dispozitive M.2 rapide.
• Pentru sisteme cu conectivitate de rețea prin cablu, prin 2.5G sau 1G LAN.
• Pentru configurații cu rețea wireless Wi‑Fi 6E și Bluetooth 5.3.
• Pentru computere cu mai multe dispozitive de stocare de mare viteză prin interfețe M.2 și SATA.

Avantaje principale

• Compatibilitate cu DDR5: suport pentru memorie DDR5 de înaltă frecvență și Intel XMP 3.0.
• Stocare flexibilă: trei sloturi M.2 cu PCIe 4.0 x4 și patru porturi SATA 6G.
• Conectivitate de rețea rapidă: combinație de opțiuni 2.5G LAN, 1G LAN și Wi‑Fi 6E.

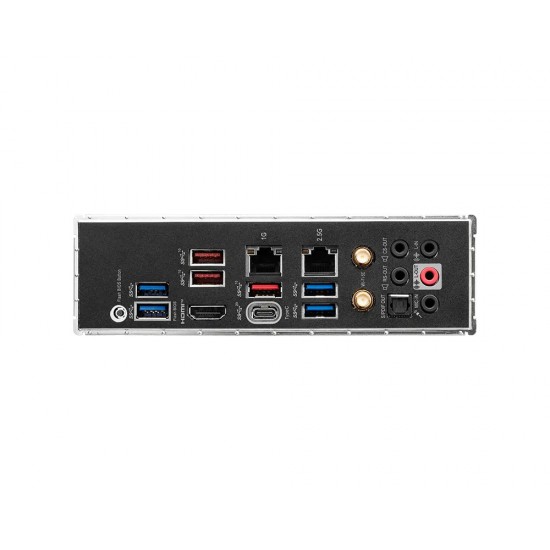

• USB de mare viteză: port USB Type‑C posterior cu suport pentru USB 20Gbps.
• Suport pentru răcire: conector separat pentru pompă și cinci ventilatoare de sistem.
• Instalare și diagnosticare simplificate: EZ M.2 Clip, scut I/O preinstalat și EZ Debug LED.

Materiale și construcție

• Placă de circuit imprimat: construcție PCB cu 6 straturi și cupru îngroșat de 2 oz.
• Circuit de alimentare: 14+1+1 Duet Rail Power System cu DrMOS și doi conectori cu 8 pini pentru alimentarea procesorului.
• Răcire: radiator extins și paduri termice pentru MOSFET cu o valoare nominală de 7 W/mK.
• Consolidare: PCIe Steel Armor pentru ranforsarea slotului PCIe.

Mod de utilizare

1. Montați placa într-o carcasă ATX compatibilă și conectați conectorii de alimentare ATX și ai procesorului.
2. Instalați un procesor LGA 1700 compatibil, memoria DDR5 și dispozitivele de stocare necesare.
3. Conectați ventilatoarele, panoul frontal, conectorii USB și celelalte cabluri interne conform marcajelor de pe placă.
4. Dacă este necesar, utilizați M‑FLASH pentru actualizarea BIOS-ului și Click BIOS 5 pentru configurarea sistemului.

Întrebări frecvente

Ce socket pentru procesor utilizează MSI Z790 GAMING PRO WIFI?

Modelul utilizează socketul LGA 1700 și este compatibil cu procesoarele Intel Core din generațiile a 14-a, a 13-a și a 12-a, precum și cu procesoarele Intel Pentium Gold și Celeron.

Ce tip de memorie RAM acceptă placa?

Placa acceptă memorie DDR5 prin patru sloturi DIMM, cu o capacitate maximă de până la 256 GB și frecvențe de până la 7200+(OC) MHz.

Câte dispozitive M.2 pot fi instalate?

Sunt disponibile trei sloturi M.2. Acestea acceptă PCIe 4.0 x4, iar al treilea slot acceptă și modul SATA.

Are Wi‑Fi și Bluetooth integrate?

Da. Placa dispune de Intel Wi‑Fi 6E și Bluetooth 5.3.

Ce porturi de rețea sunt disponibile?

Sunt disponibile porturi Realtek 2.5Gbps LAN și Realtek 1Gbps LAN.

Informații suplimentare

• Model: Z790 GAMING PRO WIFI
• Codul producătorului: Z790_GAMING_PRO_WIFI
• UPC: 0824142326565
