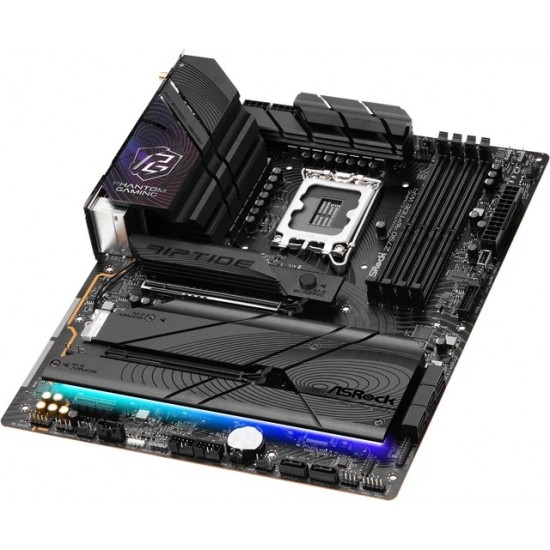

ASRock Z790 Riptide WiFi дънна платка Intel Z790, LGA1700, DDR5, Wi‑Fi 7

Кратко описание

ASRock Z790 Riptide WiFi е ATX дънна платка с чипсет Intel Z790 и процесорен цокъл LGA1700. Моделът поддържа процесори Intel Core от 12‑то, 13‑то и 14‑то поколение. Конфигурацията включва четири DDR5 DIMM слота с двуканална архитектура. Поддържа се системна памет с капацитет до 256 GB и честота до 8000+ MHz при овърклок. Платката разполага с PCIe 5.0 x16 слот за графичен ускорител. За бързи дискове са налични един M.2 слот PCIe Gen5x4 и четири M.2 слота PCIe Gen4x4. Вградената мрежова свързаност включва 2.5 Gigabit LAN контролер Killer E3100G. Безжичната връзка използва 802.11be Wi‑Fi 7 модул с поддръжка на Bluetooth 5.4. Аудиосистемата е базирана на Realtek ALC1220 кодек с 7.1‑канален HD звук и Nahimic Audio. Моделът предлага множество USB портове, осветление чрез ASRock Polychrome SYNC и функции за улеснена конфигурация и диагностика.

Технически характеристики

• Форм-фактор: ATX
• Чипсет: Intel Z790
• Процесорен цокъл: LGA1700
• Поддържани процесори: Intel Core от 12‑то, 13‑то и 14‑то поколение
• Памет: 4 x DDR5 DIMM, двуканален режим, non-ECC, un-buffered
• Максимален капацитет на паметта: 256 GB
• Максимална честота на паметта: до 8000+ MHz при овърклок
• Поддръжка на профили: Intel XMP 3.0
• Разширителни слотове: 1 x PCIe 5.0 x16, 1 x PCIe 4.0 x16 в режим x4, 1 x PCIe 3.0 x1
• Графични изходи: HDMI 2.1, DisplayPort 1.4 и eDP 1.4
• Аудио: Realtek ALC1220, 7.1‑канален HD Audio, Nahimic Audio
• Мрежова връзка: 2.5 Gigabit LAN, Killer E3100G
• Безжична връзка: 802.11be Wi‑Fi 7, честотни ленти 2.4 GHz, 5 GHz и 6 GHz, Bluetooth 5.4, MU-MIMO
• M.2 слотове: 1 x PCIe Gen5x4 и 4 x PCIe Gen4x4
• SATA: 8 x SATA3 6.0 Gb/s
• USB: 1 x USB 3.2 Gen2x2 Type-C за предния панел, 2 x USB 3.2 Gen2 Type-A отзад, 1 x USB 3.2 Gen1 Type-C отзад, 6 x USB 3.2 Gen1 Type-A и 6 x USB 2.0
• RAID: RAID 0, RAID 1, RAID 5 и RAID 10 за SATA устройства и M.2 NVMe устройства
• Операционни системи: Microsoft Windows 10 64-bit и Windows 11 64-bit
• BIOS: 128Mb AMI UEFI BIOS с графичен интерфейс

Размери и тегло

• Размери на платката: 30,5 x 24,4 cm
• Конструкция на печатната платка: 8 слоя

Сертификати и стандарти

• CE: моделът е посочен от производителя като съответстващ на изискванията за CE маркировка.
• FCC: моделът е посочен от производителя с FCC съответствие.
• RoHS: за модела е публикувана документация за съответствие с RoHS.
• UKCA: за модела е публикувана декларация за съответствие с UKCA.
• ErP/EuP: поддържа режим ErP/EuP при използване на съвместимо захранване.

Информация за производителя

• Производител: ASRock Inc.
• Търговска марка: ASRock
• Произход на марката: Тайван
• Основна дейност: разработване и производство на дънни платки и други компютърни компоненти, включително графични карти, мини компютри, монитори и свързани продукти.
• Продуктова екосистема: ASRock Motherboard Utility, Killer Control Center, ASRock Polychrome SYNC, ASRock Auto Driver Installer, ASRock Instant Flash и ASRock Easy RAID Installer.

За какво е подходящ продуктът

• За изграждане на настолни компютри с процесори Intel Core от 12‑то, 13‑то или 14‑то поколение.
• За конфигурации с DDR5 памет и до четири DIMM модула.
• За системи с PCIe 5.0 графична карта и високоскоростни PCIe NVMe SSD устройства.
• За компютри, нуждаещи се от Wi‑Fi 7, Bluetooth 5.4 и 2.5 Gigabit Ethernet свързаност.
• За игрови конфигурации, поддържащи Killer мрежови функции, Lightning Gaming Ports и Nahimic Audio.

Основни предимства

• Висока пропускателна способност: PCIe 5.0 поддръжка за графичния слот и един M.2 слот.
• Гъвкаво съхранение: пет M.2 слота и осем SATA3 конектора.
• Бърза мрежова свързаност: Killer 2.5G LAN и Wi‑Fi 7.
• Разширени възможности за памет: четири DDR5 DIMM слота и поддръжка на Intel XMP 3.0.
• Улеснена диагностика: ASRock Post Status Checker и автоматичен инсталатор на драйвери.
• Гъвкава персонализация: RGB и адресируеми RGB конектори с ASRock Polychrome SYNC.

Материали и изработка

• Печатна платка: 8‑слойна PCB конструкция със server-grade low-loss дизайн.
• Захранваща схема: 16+1+1 power phase с 90A SPS за VCore и GT.
• Кондензатори: 20K Long-lasting Black Caps.
• Охлаждане: алуминиев M.2 радиатор с anti-drop винт и увеличена площ.
• PCIe слот: подсилен стоманен PCIe 5.0 слот.

Начин на употреба

1. Инсталирайте платката в съвместим ATX корпус и свържете захранващите конектори.
2. Монтирайте съвместим LGA1700 процесор, DDR5 памет и необходимите устройства за съхранение.
3. Свържете антената към двата конектора за безжичната мрежа, ако ще използвате Wi‑Fi или Bluetooth.
4. При първо свързване към интернет използвайте ASRock Auto Driver Installer за инсталиране на необходимите драйвери и софтуер.
5. Използвайте UEFI, ASRock Instant Flash и ASRock Easy RAID Installer според конфигурацията на системата.

Често задавани въпроси

Какви процесори поддържа ASRock Z790 Riptide WiFi?

Платката поддържа процесори Intel Core от 12‑то, 13‑то и 14‑то поколение с цокъл LGA1700.

Какъв тип оперативна памет е съвместим?

Моделът използва DDR5 DIMM памет, поддържа двуканален режим, Intel XMP 3.0 и капацитет до 256 GB.

Поддържа ли Wi‑Fi 7?

Да. Вграден е 802.11be Wi‑Fi 7 модул с поддръжка на честотни ленти 2.4 GHz, 5 GHz и 6 GHz, както и Bluetooth 5.4.

Колко M.2 устройства могат да бъдат инсталирани?

Платката разполага с пет M.2 слота: един PCIe Gen5x4 и четири PCIe Gen4x4.

Какъв е размерът на платката?

ASRock Z790 Riptide WiFi е ATX модел с размери 30,5 x 24,4 cm.

Допълнителна информация

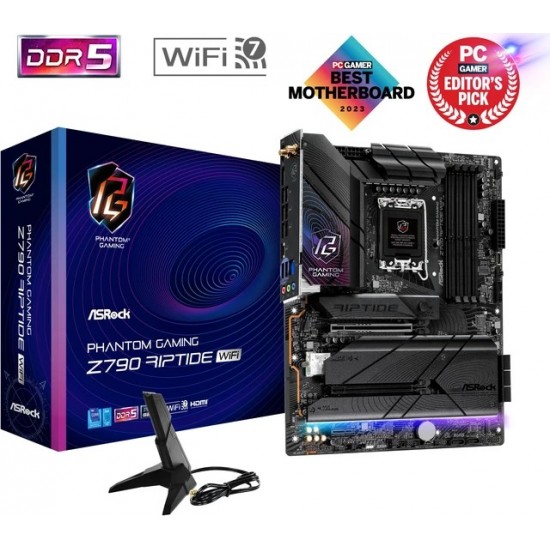

• Окомплектовка: ръководство за употреба, два SATA кабела, Wi‑Fi антена ASRock за 2.4/5/6 GHz, ARGB splitter кабел и thermistor кабел.
• Забележка за Wi‑Fi 7: използването на 6 GHz честотната лента зависи от регулациите в съответната държава или регион и от поддръжката в Microsoft Windows 11.
• Достъпност: производителят посочва, че моделът може да не се продава във всички държави.
